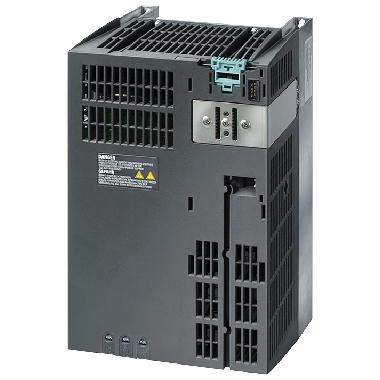

Siemens 6SL32250BE311AA1 - SINAMICS PM250, 3AC 380-480 V, 15,00 kW, IP20 / UL open type, FSC, A

SINAMICS G120 Power Module PM 250 con filtro Classe A con capacità di recupero in rete dell'energia 3AC 380 ... 480 V +10/-10 % 47 ... 63 Hz potenza sovraccarico elevato: 11kW a 200% 3s, 150% 57S, 100% 240S; temperatura ambiente 0 ... +50 °C potenza sovraccarico ridotto: 15kW con 150% 3 s, 110% 57 s, 100% 240 s; temperatura ambiente 0 ... +40°C 334x 189x 185 (AxLaxP), FSC grado di protezione IP20 senza Control Unit e BOP Power Module SINAMICS Power Module PM250 con grado di protezione IP20 per il convertitore di frequenza modulare SINAMICS G120. I Power Module sono adatti per un'ampia gamma di applicazioni nella costruzione di macchine in genere. L'eventuale energia di frenatura viene direttamente recuperata in rete (applicazioni a quattro quadranti - nessun chopper di frenatura necessario). Il Power Module PM250 contiene una tecnologia unica al mondo, l'Efficient Infeed Technology. Grazie alla capacità di recupero in retedi questi moduli, l'energia generata nel funzionamento generatorio (frenatura elettronica) viene recuperata in rete e non dissipata in una resistenza di frenatura; ciÒ riduce l'ingombro nel quadro elettrico. Il complesso dimensionamento della resistenza di frenatura e il relativo cablaggio non sono più necessari; si riduce inoltre la temperatura interna del quadro elettrico. L'innovativa tecnica circuitale assicura una ridotta quantità di armoniche di rete, inoltre diventa superfluo impiegare una bobina direte opzionale in ingresso. CiÒ consente un risparmio di spazio e di tempo nella progettazione e nell'ordinazione del materiale. Le lunghezze dei cavi ammesse tra convertitore e motore sono limitate. Per raggiungere lunghezze dei cavi maggiori si possono collegare delle bobine di uscita. Il Power Module PM250 è inoltre adatto per l'utilizzo in applicazioni orientate alla sicurezza. In combinazione con una Control Unit fail-safe, l'azionamento diventa un Safety Integrated Drive. I Power Module PM250 sono disponibili nelle forme costruttive da FSC a FSF nel campo di tensione trifase tra 380 V e 480 V. Le grandezze costruttive da FSD a FSF esistono con e senza filtro di rete integrato in Classe A. Per la grandezza FSC con filtro di rete integrato in Classe A è disponibile un ulteriore filtro per montaggio sovrapposto che consente di raggiungere la Classe B. I Power Module PM250 con filtro di rete integrato in Classe A sono adatti per il collegamento a reti TN, quelli senza filtro di rete integrato sono adatti per il collegamento a reti TN/TT mese a terra e reti IT non messe a terra. Per un cablaggio EMC corretto della Control Unit e del Power Module sono disponibili piastre di schermatura e kit di collegamento della schermatura. SINAMICS - l'azionamento che fa per me.
