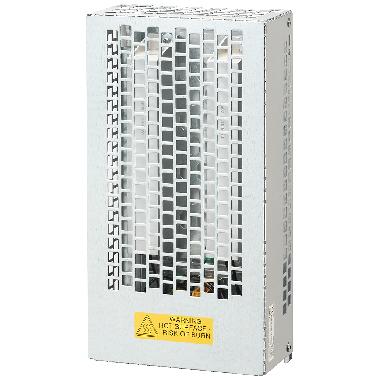

Siemens 6SL32010BE120AA0 - Resistenza di frenatura 160,00 Ohm, 4,00 kW

SINAMICS resistenza di frenatura per Power Module FSB adatto per montaggio sottostanteResistenza di frenatura SINAMICS Resistenza di frenatura per il Power Module in forma costruttiva Blocksize del servoconvertitore SINAMICS S110. I Power Module PM340 non sono in grado di recuperare l'energia generatoria in rete. Per il funzionamento generatorio, ad es. la frenatura di una massa volanica, deve essere collegata una resistenza di frenatura che trasformi l'energia prodotta in calore. La resistenza di frenatura viene collegata ai morsetti DCP/R1 e R2. Inoltre le resistenze di frenatura possono essere montate lateralmente accanto al Power Module PM340. Per le grandezze costruttive FSA e FSB le resistenze di frenatura sono concepite come componenti per il montaggio sovrapposto. Se i Power Module PM340 delle due grandezze costruttive funzionano senza bobina di rete, le resistenze di frenatura si possono montare anche sotto i Power Module. La resistenza di frenatura è disponibile in un campo di tensione 380 V ... 480 V, una tensione del circuito intermedio DC 510 V ... 720 V e nella grandezza costruttiva FSB. Le resistenze di frenatura sono dotate di un interruttore termico. L'interruttore termico deve essere rilevato ed elaborato per evitare danni ulteriori in caso di sovraccarico termico della resistenza di frenatura. SINAMICS - la famiglia di azionamenti omogenea per ogni campo d'impiego.
