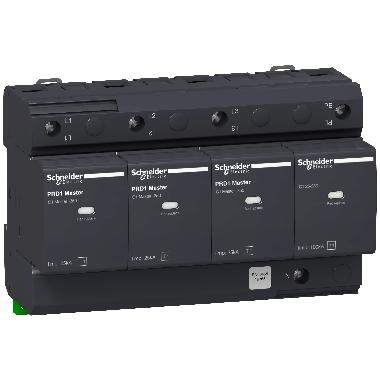

Schneider 16363 - SPD PRD1 Master 3P+N 25kA riport. estraibile Tipo 1

Questo Acti9 PRD1 Master è uno scaricatore con cartuccia collegabile. Ha un polo 3P+N. La tensione di funzionamento massima continua è 350V (L-N o N-PE). è disponibile per il sistema di messa a terra TT o TN-S. è un scaricatore di tipo 1. Protegge le installazioni elettriche da fulmini diretti. è dotato di cartucce estraibili, facili da sostituire. Il dispositivo è dotato di un'indicazione di fine vita (bianco per il corretto funzionamento, rosso per la fine della vita) con segnalazione remota. La corrente di scarica nominale (impulso 8-20 µs) è 25 kA con un massimo di 50 kA. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 350 V AC. La tensione di funzionamento continua massima Uc in modalità comune (tra il neutro e la terra) è di 350 V AC. La corrente dei fulmini massima Iimp (corrente a impulsi 10-350 µs) è 25 kA tra L-N e 100 kA tra N-PE. La rete di tensione nominale è 230VAC o 400 V AC. Il livello di protezione della tensione arriva fino 1,5 kV. Le dimensioni totali sono (H) 18 mm x (L) 90 mm x (P) 66 mm. Larghezza in passi da 9 mm è 8. Il grado di protezione è IK05 e IP20 sui suoi terminali diventa IP40 una volta all'interno di un involucro modulare. PuÒ essere montato su guida DIN per l'installazione modulare. La sua larghezza è di 16 moduli da 9 mm. Questo prodotto è conforme alla norma EN 61643-11.
