Interruttore automatico TeSys GV5 magnetotermico con manovra rotativa 70-150A Icu 36kA

Schneider GV5P150F - Interruttore automatico TeSys GV5 magnetotermico con manovra rotativa 70-150A Icu 36kA

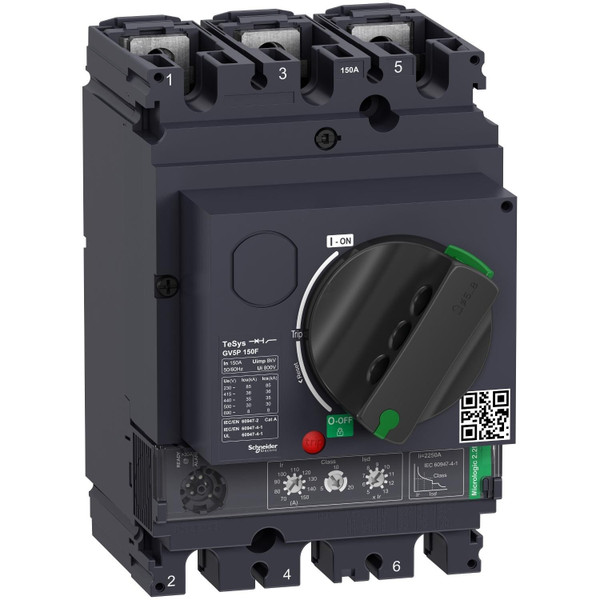

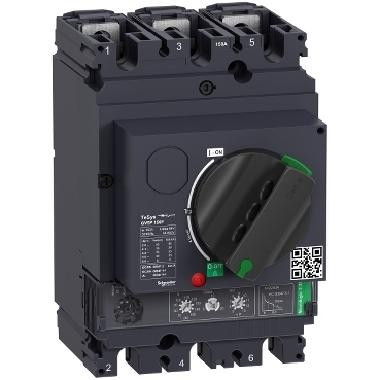

Interruttore automatico TeSys GV5 magnetotermico con manovra rotativa 70-150A Icu 36kA product photo Photo 01 3XL
Interruttore automatico TeSys GV5 magnetotermico con manovra rotativa 70-150A Icu 36kA product photo Photo 01 2XS
Valutazione: 0/5
Nessuna valutazione per questo prodotto.  Scrivi una recensione
ID: SNRGV5P150F
Marchio: SCHNEIDER
Interruttore automatico TeSys GV5 magnetotermico con manovra rotativa 70-150A Icu 36kA

Disponibile - pochi pezzi


Iva inclusa

Le immagini pubblicate hanno fini puramente dimostrativi, il prodotto reale potrebbe non corrispondere a quanto mostrato.

Interruttore per motori TeSys GV, 3 poli (3P), 150 A/690 V, per la protezione dei motori a 3 fasi 55-75 kW a 400 V. Fornisce protezione magnetotermica e protezione aggiuntiva, capacità di interruzione Icu 36 kA, controllo Start-Stop tramite manovra rotativa, collegamento per sbarre o cavi con connettori (collegamento diretto dei cavi con connettori aggiuntivi). Protezione termica regolabile tramite quadranti con una corrente di impostazione Ir nell'intervallo 70-150A e una classe di intervento selezionabile 5, 10 o 20, protezione magnetica a 15 In. Le protezioni aggiuntive con pick-up fisso includono la protezione da ritardo di breve durata Isd a 13 Ir, la protezione da squilibrio di fase e da perdita. Mette a disposizione posizioni interne per ulteriori blocchi di contatto ausiliari (OF, SD) e sganciatori di tensione (MN, MX). Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine).

Scheda tecnica

Progetto REACh

Guida

Istruzioni

Catalogo

Dichiarazione RoHS

PEP - Product Environmental Profile

Product End of Life Instructions

Tipo Prodotto:
Interruttore automatico salva motore
altezza:
161 mm
con interruttore ausiliario integrato:
NO
con protezione termica:
SI
con sganciatore di minima tensione integrato:
NO
corrente limite nominale di disinserzione al corto circuito a 400 V, AC:
36 kA
corrente nominale permanente Iu:
70 A
esecuzione dell’elemento di azionamento:
Manopola
grado di protezione (IP):
IP40
intervallo di regolazione dell’attivatore di corto circuito non ritardato:
150 A
intervallo di regolazione sganciatore di sovraccarico:
70 A
larghezza:
105 mm
numero di poli:
3
potenza dissipata:
27.6 W
potenza d’esercizio nominale per AC-3, 230 V:
75 kW
potenza d’esercizio nominale per AC-3, 400 V:
110 kW
profondità:
155 mm
sensibile a guasto di fase:
SI
tecnica di intervento:
Termomagnetico
tensione d’esercizio nominale:
0 V
tipo di collegamento circuito elettrico principale:
Raccordo a vite
tipologia costruttiva dell'apparecchio:
Apparecchio completo nell'alloggiamento
Informazioni del produttore

Indirizzo:

SCHNEIDER ELECTRIC S.P.A.
VIA CIRCONVALLAZIONE EST, 1
24040   STEZZANO   (BG)

Sito del produttore:

Vorremmo la tua opinione! Scrivi una recensione

Recensito da 0 altri utenti.

Non ci sono recensioni da altri utenti.

Fare il tuo reso è facile!

I resi possono essere richiesti entro 14 giorni dalla data di acquisto ed è obbligatorio allegare una ricevuta valida alla merce in restituzione.


Il diritto di recesso è comunque sottoposto alle seguenti condizioni:

  • Il diritto si applica ai prodotti acquistati nella loro interezza
  • I beni acquistati dovranno essere integri e restituiti nellimballo originale, completi in tutte le loro parti (compresa eventuale documentazione e dotazione accessoria, ad esempio: manuali, cavi, etc)
  • Non è possibile esercitare recesso solamente su parte del prodotto acquistato (ad esempio: accessori, cavi, etc)
  • Il diritto non si applica ai prodotti sigillati una volta aperti (ad esempio: interruttori sigillati, etc)


Quanto sopra è valido per il reso di merce acquistata e non più desiderata. In caso di prodotti che risultino avere difetti di fabbricazione, ricordiamo che comunque il materiale acquistato tramite SpesaElettrica gode delle normali garanzie e, in questi casi vi chiediamo di non esitare a chiamare il nostro servizio clienti.

Modalità di spedizione disponibili:
  • Consegna Standard
Descrizione

Interruttore per motori TeSys GV, 3 poli (3P), 150 A/690 V, per la protezione dei motori a 3 fasi 55-75 kW a 400 V. Fornisce protezione magnetotermica e protezione aggiuntiva, capacità di interruzione Icu 36 kA, controllo Start-Stop tramite manovra rotativa, collegamento per sbarre o cavi con connettori (collegamento diretto dei cavi con connettori aggiuntivi). Protezione termica regolabile tramite quadranti con una corrente di impostazione Ir nell'intervallo 70-150A e una classe di intervento selezionabile 5, 10 o 20, protezione magnetica a 15 In. Le protezioni aggiuntive con pick-up fisso includono la protezione da ritardo di breve durata Isd a 13 Ir, la protezione da squilibrio di fase e da perdita. Mette a disposizione posizioni interne per ulteriori blocchi di contatto ausiliari (OF, SD) e sganciatori di tensione (MN, MX). Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine).

Scheda tecnica

Progetto REACh

Guida

Istruzioni

Catalogo

Dichiarazione RoHS

PEP - Product Environmental Profile

Product End of Life Instructions

Dati Tecnici
Tipo Prodotto:
Interruttore automatico salva motore
altezza:
161 mm
con interruttore ausiliario integrato:
NO
con protezione termica:
SI
con sganciatore di minima tensione integrato:
NO
corrente limite nominale di disinserzione al corto circuito a 400 V, AC:
36 kA
corrente nominale permanente Iu:
70 A
esecuzione dell’elemento di azionamento:
Manopola
grado di protezione (IP):
IP40
intervallo di regolazione dell’attivatore di corto circuito non ritardato:
150 A
intervallo di regolazione sganciatore di sovraccarico:
70 A
larghezza:
105 mm
numero di poli:
3
potenza dissipata:
27.6 W
potenza d’esercizio nominale per AC-3, 230 V:
75 kW
potenza d’esercizio nominale per AC-3, 400 V:
110 kW
profondità:
155 mm
sensibile a guasto di fase:
SI
tecnica di intervento:
Termomagnetico
tensione d’esercizio nominale:
0 V
tipo di collegamento circuito elettrico principale:
Raccordo a vite
tipologia costruttiva dell'apparecchio:
Apparecchio completo nell'alloggiamento
