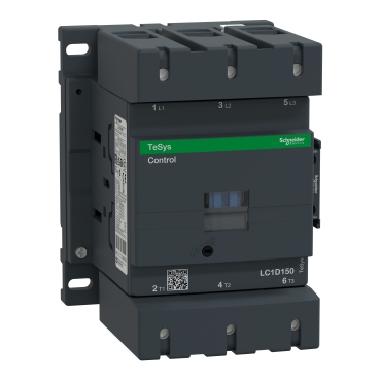

Contattore TeSys LC1D, 3 poli, AC3 440V 150A, 24 V AC. gamma: TeSys - nome del prodotto: TeSys D - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: comando motore, carico resistivo - categoria di utilizzazione: AC-3, AC-4, AC-1 - numero di poli: 3P - composizione contatto polo: 3 NO - Tensione nominale di impiego [Ue): <= 1000 V CA 25...400 Hz per circuito di potenza, <= 300 V DC per circuito di potenza - Corrente nominale di impiego [Ie): 200 A (<= 60 °C) a <= 440 V CA AC-1 per circuito di potenza, 150 A (<= 60 °C) a <= 440 V CA AC-3 per circuito di potenza - potenza motore in kW: 40 kW a 220...230 V CA 50/60 Hz AC-3, 100 kW a 660...690 V CA 50/60 Hz AC-3, 75 kW a 1000 V CA 50/60 Hz AC-3, 80 kW a 415...440 V CA 50/60 Hz AC-3, 22 kW a 400 V CA 50/60 Hz AC-4, 75 kW a 380...400 V CA 50/60 Hz AC-3, 90 kW a 500 V CA 50/60 Hz AC-3 - potenza motore in hp: 40 hp a 200/208 V CA 50/60 Hz per 3 fasi motori, 50 hp a 230/240 V CA 50/60 Hz per 3 fasi motori, 125 hp a 575/600 V CA 50/60 Hz per 3 fasi motori, 100 hp a 460/480 V CA 50/60 Hz per 3 fasi motori - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - potere di chiusura nominale Irms: 1660 A a 440 V per circuito di potenza conforme a IEC 60947, 250 A DC per circuito segnalazione conforme a IEC 60947-5-1, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1 - Corrente nominale ammissibile di breve durata [Icw): 100 A 1 s circuito segnalazione, 250 A <= 40 °C 10 min circuito di potenza, 580 A <= 40 °C 1 min circuito di potenza, 140 A 100 ms circuito segnalazione, 1400 A <= 40 °C 1 s circuito di potenza, 1200 A <= 40 °C 10 s circuito di potenza, 120 A 500 ms circuito segnalazione - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 250 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza, 315 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza - Tensione nominale di isolamento [Ui): 1000 V per circuito di potenza conforme a IEC 60947-4-1, 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 600 V per circuito segnalazione certificazioni CSA, 600 V per circuito segnalazione certificazioni UL, 690 V per circuito segnalazione conforme a IEC 60947-1 - durata elettrica: 0,85 Mcicli 150 A AC-3 a Ue <= 440 V, 1 Mcicli 200 A AC-1 a Ue <= 440 V - dissipazione di potenza per polo: 13,5 W AC-3, 24 W AC-1 - copertura di protezione: con - supporto per montaggio: guida, piastra - Norme: EN 60947-4-1, EN 60947-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-4-1, UL 508 - certificazioni prodotto: CSA, DNV, CCC, GOST, BV, GL, LROS (Lloyds register of shipping), RINA, UL - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...2,5 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 1 cavi 10...120 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettore 2 cavi 10...50 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...2,5 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...2,5 mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettore 2 cavi 10...50 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 2 cavi 10...50 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettore 1 cavi 10...120 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettore 1 cavi 10...120 mm² - rigidità cavo: flessibile - con estremità cavo - coppia di serraggio: circuito di controllo : 1,2 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,2 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 12 Nm - su connettore esagonale 4 mm - tempo di funzionamento: 40...75 ms apertura, 20...35 ms chiusura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 8 Mcicli. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
Fare il tuo reso è facile!
I resi possono essere richiesti entro 14 giorni dalla data di acquisto ed è obbligatorio allegare una ricevuta valida alla merce in restituzione.
Il diritto di recesso è comunque sottoposto alle seguenti condizioni:
Quanto sopra è valido per il reso di merce acquistata e non più desiderata. In caso di prodotti che risultino avere difetti di fabbricazione, ricordiamo che comunque il materiale acquistato tramite SpesaElettrica gode delle normali garanzie e, in questi casi vi chiediamo di non esitare a chiamare il nostro servizio clienti.
Contattore TeSys LC1D, 3 poli, AC3 440V 150A, 24 V AC. gamma: TeSys - nome del prodotto: TeSys D - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: comando motore, carico resistivo - categoria di utilizzazione: AC-3, AC-4, AC-1 - numero di poli: 3P - composizione contatto polo: 3 NO - Tensione nominale di impiego [Ue): <= 1000 V CA 25...400 Hz per circuito di potenza, <= 300 V DC per circuito di potenza - Corrente nominale di impiego [Ie): 200 A (<= 60 °C) a <= 440 V CA AC-1 per circuito di potenza, 150 A (<= 60 °C) a <= 440 V CA AC-3 per circuito di potenza - potenza motore in kW: 40 kW a 220...230 V CA 50/60 Hz AC-3, 100 kW a 660...690 V CA 50/60 Hz AC-3, 75 kW a 1000 V CA 50/60 Hz AC-3, 80 kW a 415...440 V CA 50/60 Hz AC-3, 22 kW a 400 V CA 50/60 Hz AC-4, 75 kW a 380...400 V CA 50/60 Hz AC-3, 90 kW a 500 V CA 50/60 Hz AC-3 - potenza motore in hp: 40 hp a 200/208 V CA 50/60 Hz per 3 fasi motori, 50 hp a 230/240 V CA 50/60 Hz per 3 fasi motori, 125 hp a 575/600 V CA 50/60 Hz per 3 fasi motori, 100 hp a 460/480 V CA 50/60 Hz per 3 fasi motori - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - potere di chiusura nominale Irms: 1660 A a 440 V per circuito di potenza conforme a IEC 60947, 250 A DC per circuito segnalazione conforme a IEC 60947-5-1, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1 - Corrente nominale ammissibile di breve durata [Icw): 100 A 1 s circuito segnalazione, 250 A <= 40 °C 10 min circuito di potenza, 580 A <= 40 °C 1 min circuito di potenza, 140 A 100 ms circuito segnalazione, 1400 A <= 40 °C 1 s circuito di potenza, 1200 A <= 40 °C 10 s circuito di potenza, 120 A 500 ms circuito segnalazione - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 250 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza, 315 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza - Tensione nominale di isolamento [Ui): 1000 V per circuito di potenza conforme a IEC 60947-4-1, 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 600 V per circuito segnalazione certificazioni CSA, 600 V per circuito segnalazione certificazioni UL, 690 V per circuito segnalazione conforme a IEC 60947-1 - durata elettrica: 0,85 Mcicli 150 A AC-3 a Ue <= 440 V, 1 Mcicli 200 A AC-1 a Ue <= 440 V - dissipazione di potenza per polo: 13,5 W AC-3, 24 W AC-1 - copertura di protezione: con - supporto per montaggio: guida, piastra - Norme: EN 60947-4-1, EN 60947-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-4-1, UL 508 - certificazioni prodotto: CSA, DNV, CCC, GOST, BV, GL, LROS (Lloyds register of shipping), RINA, UL - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...2,5 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 1 cavi 10...120 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettore 2 cavi 10...50 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...2,5 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...2,5 mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettore 2 cavi 10...50 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 2 cavi 10...50 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettore 1 cavi 10...120 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettore 1 cavi 10...120 mm² - rigidità cavo: flessibile - con estremità cavo - coppia di serraggio: circuito di controllo : 1,2 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,2 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 12 Nm - su connettore esagonale 4 mm - tempo di funzionamento: 40...75 ms apertura, 20...35 ms chiusura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 8 Mcicli. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
