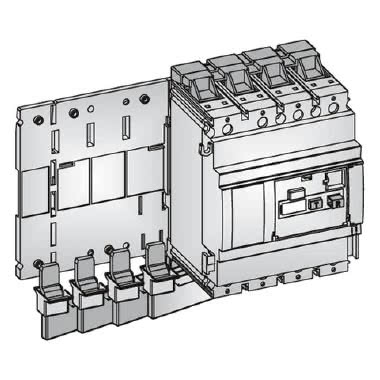

Ge 431103 - FD-Diferenziale Laterale-4p 220-440V AC

Un interruttore Record Plus è in grado di offrire protezione contro le correnti di dispersione a terra utilizzando un dispositivo differenziale (RCD). Una linea di blocchi differrenziali completamente integrati è disponibili come modello a montaggio laterale (per FD) o come unità che sono montati sotto l'interruttore (FD, FE e FG). In tutti i casi l'unità RCD interfaccia direttamente con l'interruttore, senza l'uso di collegamenti elettrici secondari. Un sensore posizionato intorno ai conduttori è rileva la somma vettoriale delle correnti di fase e neutro. Quando questa somma è diversa da zero si presume che ci sia un flusso di corrente verso terra (corrente differenziale). Se viene superata la soglia impostata ul RCD l'interruttore viene sganciato. il dispositivo RCD permette di collocare un contatto BAT NA o NC che permette un segnale remoto su guasti a terra. Un interruttore Record Plus e una combinazione RCD possono essere collegati come qualsiasi interruttore stand-alone e sono disponibili come dispositivi fissi o plug-in. L'interfaccia di collegamento alla rete del RCD è una replica esatta del punto di collegamento dell'interruttore, permettendo così l'utilizzo di tutti i terminali dell'interruttore standard.
