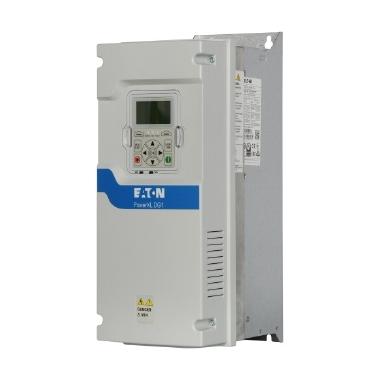

Eaton 9702-2004-00P - Convertitore di frequenza, 400 V AC, trifase, 16 A, 7.5 kW, IP21/NEMA1, Chopper frenatura, Induttanza circuito intermedio

Convertitore di frequenza, Rilevatore tipo: DG1, Tensione nominale d'impiego: Ue = 400 V AC, trifase, 480 V AC, trifase, 500 V AC, trifase, Tensione di uscita a Ue: U2 = 400 V AC, trifase, 480 V AC, trifase, 500 V AC, trifase, Tensione di rete (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Corrente nominale d'impiego per 150 % sovraccarico: Ie = 16 A, Nota: Corrente nominale d'impiego con una frequenza di commutazione di 1 - 12 kHz ed una temperatura ambiente di +50°C per 150% sovraccarico e +40 °C per 110% sovraccarico, Corrente nominale d'impiego per 110 % sovraccarico: Ie = 23 A, Nota: Ciclo di sovraccarico per 60 s ogni 600 s, Potenza motore assegnata Nota: per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1 a 50 Hz o 1800 min-1 a 60 Hz, Ciclo di sovraccarico per 60 s ogni 600 s, a 400 V, 50 Hz, Potenza motore assegnata 150 % sovraccarico: P = 7.5 kW, 110 % sovraccarico: P = 11 kW, 150 % sovraccarico: IM = 15.2 A, 110 % sovraccarico: IM = 21.7 A, Potenza motore assegnata Nota: a 500 V, 50 Hz, Potenza motore assegnata 150 % sovraccarico: P = 7.5 kW, 110 % sovraccarico: P = 11 kW, 150 % sovraccarico: IM = 12.1 A, 110 % sovraccarico: IM = 17.4 A, Potenza motore assegnata Nota: a 480 V, 60 Hz, Potenza motore assegnata 150 % sovraccarico: P = 10 HP, 110 % sovraccarico: P = 15 HP, Potenza motore assegnata 150 % sovraccarico: IM = 14 A, 110 % sovraccarico: IM = 21 A, Grado di protezione: IP21/NEMA1, Interfacce/bus di campo (incorporate): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Collegamento bus di campo (opzionale): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Equipaggiamento: Filtro soppressore radiodisturbi, Protezione scheda elettronica aggiuntiva, Display grafico a più righe, Chopper frenatura, Induttanza circuito intermedio, Grandezza: FS2, Conformità alle norme: Requisiti generali: IEC/EN 61800-2, Requisiti EMC: IEC/EN 61800-3, Requisiti di sicurezza: IEC/EN 61800-5
