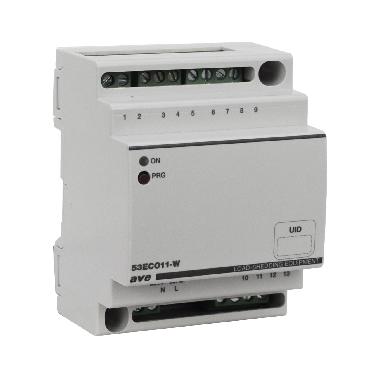

Ave 53ECO11-W - Dispositivo di monitoraggio del consumo elettrico per impianti monofase

Dispositivo connesso per il monitoraggio del consumo elettrico, dell'autoproduzione mediante pannelli fotovoltaici e controllo dei carichi elettrici all'interno di un contesto abitativo con utenza monofase (230Vac/50Hz) e potenza impegnata non superiore a 10kW.

Il dispositivo prevede il collegamento di due trasformatori amperometrici TA, uno per la misurazione della potenza e contabilizzazione dell’energia prelevata e/o consegnata alla rete (TA di scambio) e un secondo trasformatore per la misurazione della potenza e contabilizzazione dell’energia prodotta dall’impianto di autoproduzione fotovoltaico (TA di produzione).

Il dispositivo è in grado di ottimizzare l’energia prodotta in eccesso dall’impianto fotovoltaico, chiudendo il relè a bordo del dispositivo; inoltre è capace di controllare il consumo energetico dell’abitazione, mantenendo la potenza prelevata dalla rete all’interno della soglia impostata (potenza contrattuale dell’utenza) tramite il controllo dei “carichi” mediante attuatori domotici / IoT.

Il dispositivo collega e/o scollega i carichi seguendo l’ordine di priorità impostato per mantenere la potenza massima impegnata (impostata in fase di configurazione) entro i limiti previsti tenendo in considerazione la potenza di ogni singolo carico e della potenza ancora prelevabile dal contatore; in questo modo si previene il sovraccarico dell’utenza (in caso di accensione contemporanea di più elettrodomestici ad alto consumo) evitando così l’intervento della protezione termica del contatore.

Caratteristiche tecniche:

• Morsettiere: 16A 250V.
• Potenza gestibile : da 1,0 a 10,0kW a passi di 0,1kW.
• Campo misurabile (PATT) : da 0 a 10 kW.
• Risoluzione (PATT) : 10 W.
• Contabilizzazione massima (EATT) : 6,55 MWh.
• Carico minimo sezionabile : 100W.
• Tensione nominale: 120-230V ~ 50-60 Hz.
• Potenza consumata massima: 3,5 W.
• Grado di protezione IP: IP20.
• Dimensioni: 70 x 89 x 66 mm.
• Contenitore: 4 moduli DIN.
• Fissaggio: su profilato DIN o direttamente a pannello.
