Relè di protezione corrente differenziale, VigiPacT RH99M, 30mA-30A, 12/24VAC 50/60Hz, 12/48VDC,montaggio su guida DIN

Schneider 56170 - Relè di protezione corrente differenziale, VigiPacT RH99M, 30mA-30A, 12/24VAC 50/60Hz, 12/48VDC,montaggio su guida DIN

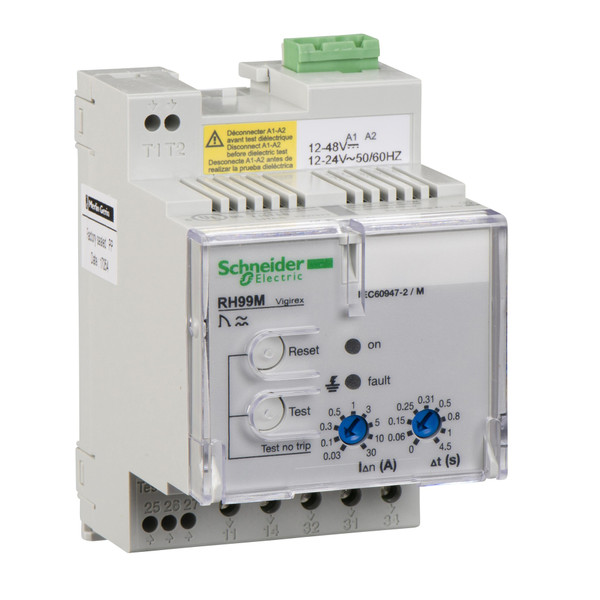

Relè di protezione corrente differenziale, VigiPacT RH99M, 30mA-30A, 12/24VAC 50/60Hz, 12/48VDC,montaggio su guida DIN product photo Photo 01 3XL
Relè di protezione corrente differenziale, VigiPacT RH99M, 30mA-30A, 12/24VAC 50/60Hz, 12/48VDC,montaggio su guida DIN product photo Photo 01 2XS
Valutazione: 0/5
Nessuna valutazione per questo prodotto.  Scrivi una recensione
ID: SNR56170
Marchio: SCHNEIDER
Relè di protezione corrente differenziale, VigiPacT RH99M, 30mA-30A, 12/24VAC 50/60Hz, 12/48VDC,montaggio su guida DIN

Disponibile


Iva inclusa

Le immagini pubblicate hanno fini puramente dimostrativi, il prodotto reale potrebbe non corrispondere a quanto mostrato.

RH99M è un relè di protezione differenziale per montaggio su guida DIN. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di alimentazione operativa è compresa tra 12VDC e 24 V DC, o 12VAC a 48VAC 50/60Hz. La sensibilità della corrente è selezionabile con 9 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 9 impostazioni da istantanee a 4,5 s. Richiede il ripristino manuale locale dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. è installato su una guida DIN all'interno di un quadro e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.

Scheda tecnica

Progetto REACh

Istruzioni

Catalogo

Dichiarazione RoHS

PEP - Product Environmental Profile

Product End of Life Instructions

Tipo Prodotto:
Relè di monitoraggio correnti residue
alimentazione elettrica esterna necessaria:
SI
altezza:
97 mm
con morsetti amovibili:
NO
esecuzione del collegamento elettrico:
Raccordo a vite
frequenza d’esercizio nominale:
50 Hz
funzione:
Per reti miste
intervallo di misura corrente:
0.015 A
intervallo di misura della tensione:
0 V
larghezza:
54 mm
max. ritardo all’eccitazione ammesso:
4.82 s
min. ritardo all’eccitazione impostabile:
0 s
numero di contatti di chiusura:
1
numero di contatti di riposo:
0
numero di contatti invertitori:
1
profondità:
74 mm
salvataggio errori possibile:
NO
soglia d’intervento intensità di corrente 1:
0.03 mA
tensione di alimentazione per AC 50 Hz:
12 V
tensione di alimentazione per AC 60 Hz:
12 V
tensione di alimentazione per DC:
12 V
tensione di commutazione nominale:
8 A
tensione d’esercizio per AC 50 Hz:
12 V
tensione d’esercizio per AC 60 Hz:
12 V
tensione d’esercizio per DC:
12 V
tipo di tensione di alimentazione:
AC/DC
tipo di tensione d’esercizio:
AC/DC
visualizzazione della corrente differenziale:
NO
Informazioni del produttore

Indirizzo:

SCHNEIDER ELECTRIC S.P.A.
VIA CIRCONVALLAZIONE EST, 1
24040   STEZZANO   (BG)

Sito del produttore:

Vorremmo la tua opinione! Scrivi una recensione

Recensito da 0 altri utenti.

Non ci sono recensioni da altri utenti.

Fare il tuo reso è facile!

I resi possono essere richiesti entro 14 giorni dalla data di acquisto ed è obbligatorio allegare una ricevuta valida alla merce in restituzione.


Il diritto di recesso è comunque sottoposto alle seguenti condizioni:

  • Il diritto si applica ai prodotti acquistati nella loro interezza
  • I beni acquistati dovranno essere integri e restituiti nellimballo originale, completi in tutte le loro parti (compresa eventuale documentazione e dotazione accessoria, ad esempio: manuali, cavi, etc)
  • Non è possibile esercitare recesso solamente su parte del prodotto acquistato (ad esempio: accessori, cavi, etc)
  • Il diritto non si applica ai prodotti sigillati una volta aperti (ad esempio: interruttori sigillati, etc)


Quanto sopra è valido per il reso di merce acquistata e non più desiderata. In caso di prodotti che risultino avere difetti di fabbricazione, ricordiamo che comunque il materiale acquistato tramite SpesaElettrica gode delle normali garanzie e, in questi casi vi chiediamo di non esitare a chiamare il nostro servizio clienti.

Modalità di spedizione disponibili:
  • Consegna Standard
Descrizione

RH99M è un relè di protezione differenziale per montaggio su guida DIN. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di alimentazione operativa è compresa tra 12VDC e 24 V DC, o 12VAC a 48VAC 50/60Hz. La sensibilità della corrente è selezionabile con 9 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 9 impostazioni da istantanee a 4,5 s. Richiede il ripristino manuale locale dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. è installato su una guida DIN all'interno di un quadro e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.

Scheda tecnica

Progetto REACh

Istruzioni

Catalogo

Dichiarazione RoHS

PEP - Product Environmental Profile

Product End of Life Instructions

Dati Tecnici
Tipo Prodotto:
Relè di monitoraggio correnti residue
alimentazione elettrica esterna necessaria:
SI
altezza:
97 mm
con morsetti amovibili:
NO
esecuzione del collegamento elettrico:
Raccordo a vite
frequenza d’esercizio nominale:
50 Hz
funzione:
Per reti miste
intervallo di misura corrente:
0.015 A
intervallo di misura della tensione:
0 V
larghezza:
54 mm
max. ritardo all’eccitazione ammesso:
4.82 s
min. ritardo all’eccitazione impostabile:
0 s
numero di contatti di chiusura:
1
numero di contatti di riposo:
0
numero di contatti invertitori:
1
profondità:
74 mm
salvataggio errori possibile:
NO
soglia d’intervento intensità di corrente 1:
0.03 mA
tensione di alimentazione per AC 50 Hz:
12 V
tensione di alimentazione per AC 60 Hz:
12 V
tensione di alimentazione per DC:
12 V
tensione di commutazione nominale:
8 A
tensione d’esercizio per AC 50 Hz:
12 V
tensione d’esercizio per AC 60 Hz:
12 V
tensione d’esercizio per DC:
12 V
tipo di tensione di alimentazione:
AC/DC
tipo di tensione d’esercizio:
AC/DC
visualizzazione della corrente differenziale:
NO
