Descrizione

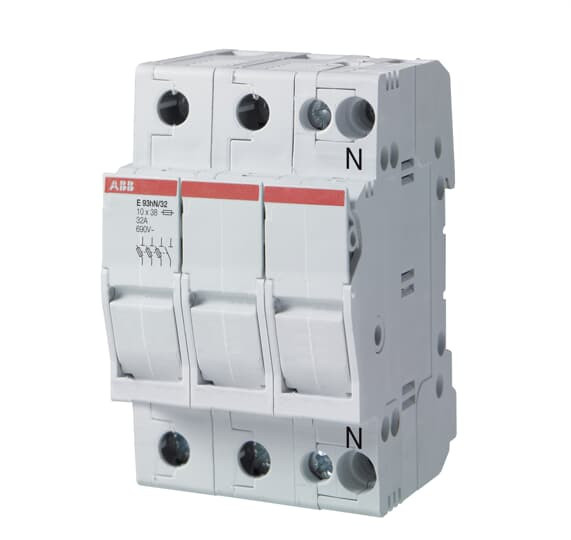

I portafusibili compatti della serie E 90h sono disponibili nelle versioni 1P+N in un modulo e3P+N in tre moduli e sono progettati per l’utilizzo con fusibili cilindrici gG e aM. Il corpo è realizzatoin materiali termoplastici autoestinguenti e resistenti alle elevate temperature e le pinzedi contatto sono in rame argentato. I portafusibili E 90h sono piombabili e lucchettabili per lasicurezza degli operatori durante le manutenzioni. Per una semplice e rapida installazione, lagamma E 90h è compatibile con le barrette di collegamento, tappi e morsetti di connessionedegli interruttori magnetotermici della serie SN201. La versione 'S' con spia luminosa permette diavere una segnalazione ottica di intervento fusibile.
Scheda tecnica WEB
Caratteristiche tecniche
tensione nominale (kV)
690
tipo di montaggio
barra DIN
chiudibile
SI
profondità di incasso (mm)
64
numero di poli
3
larghezza in unità di suddivisione
3
grado di protezione (IP)
IP20
conduttore neutro a connessione
NO
visualizzazione ottica dei difetti
NO
per dimensione del fusibile
10×38 mm
